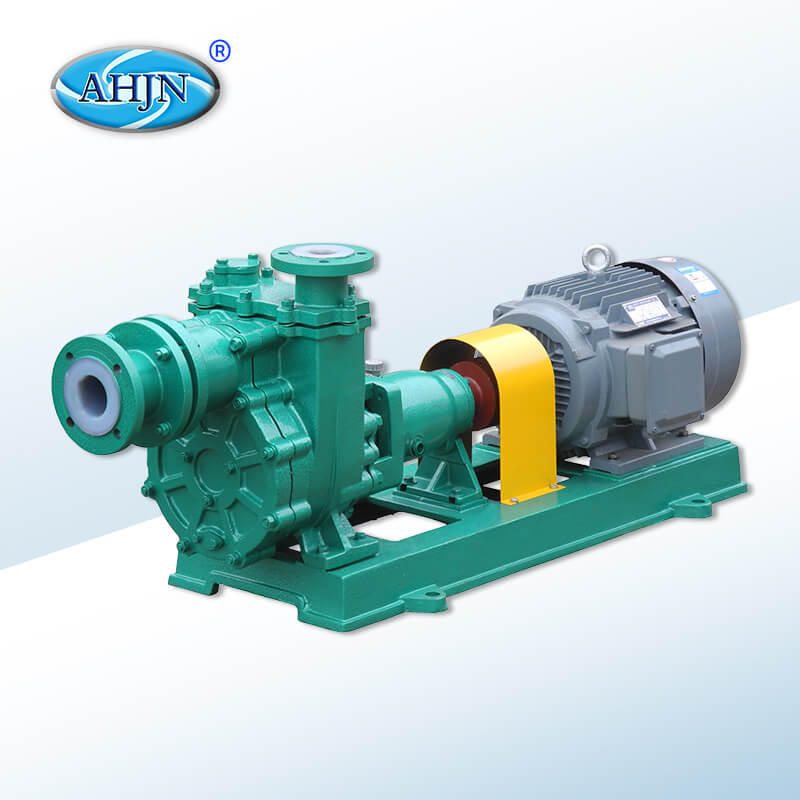

ZBF高性能氟塑料自吸泵
別名：ZBF襯氟自吸泵|ZBF四氟自吸泵
型號：ZBF
品牌：江南
材質：氟塑料
流量：5-110 m3/h
揚程：18-47 m
功率：2.2-30 Kw

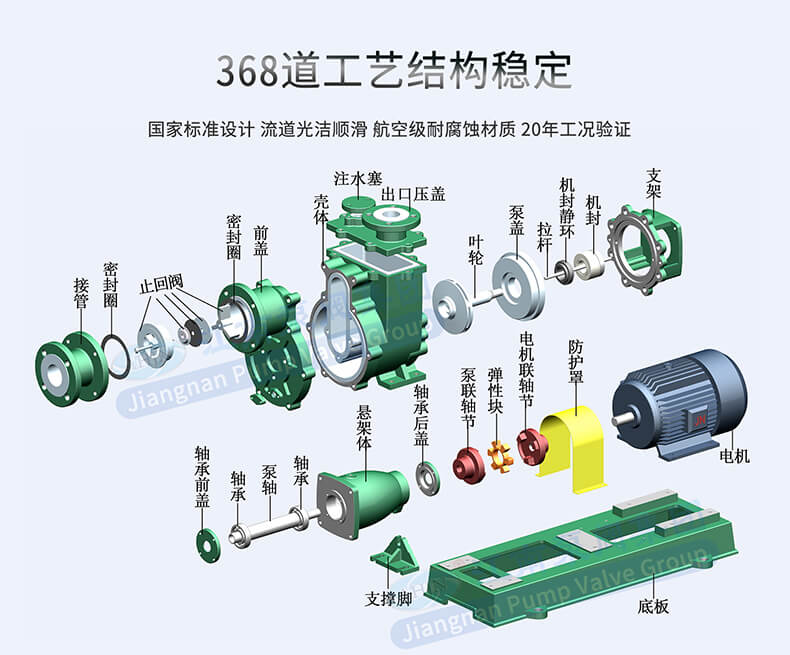

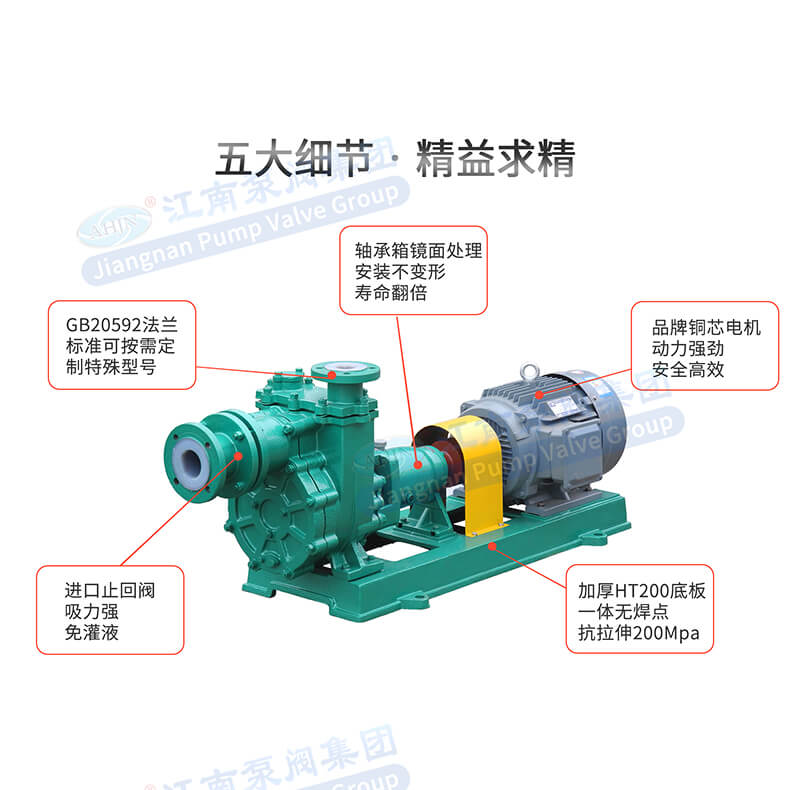

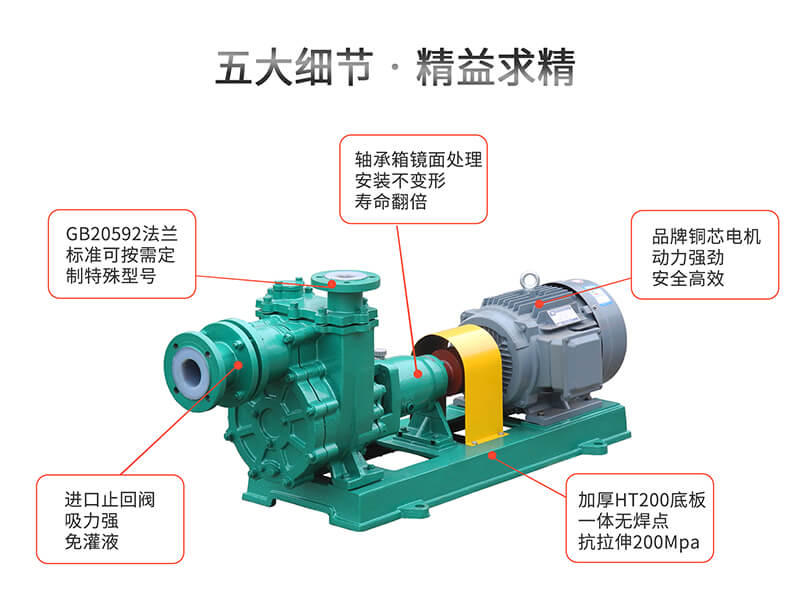

- ZBF系列高性能氟塑料自吸式離心泵簡稱“ZBF氟塑料自吸泵”，突破了傳統自吸泵受氟塑料襯里模壓工藝的限制，將儲液腔、氣液分離室與蝸殼流道制成一體，擁有較大的氣液分離室、通暢的回流通道，進口設計有先進可靠的止回閥，高低壓區密封可靠，排氣時間明顯縮短、進口抽空力強，大幅提升了自吸性能，其自吸高度可達5米(常壓清水時)。
- ZBF氟塑料自吸泵過流部件均采用氟塑料制成，本產品設計有灌液、放液孔，免除了安裝時預留注液管閥等不便因素，蕞大限度滿足了用戶各種工況下的需求，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素，是大流量、強腐蝕、液位差高自吸工況的理想用泵。
- 安徽江南泵閥制造的氟塑料自吸離心泵耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點。是獲得國家技術的產品。適用于污水處理、酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。
| * 表格型號中間流量揚程為標準參考值 | |||||||||||
| 序號 | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m 3 | ||||||||||
| 型號 | 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 自吸高度 | 自吸時間 | 整機重量 | |
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | priming High | priming time | Weight | ||
| Model | (m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (m) | (s ) | (kg) | |
| 1 | 40ZBF-20 | 6.3 | 20 | 42 | φ40 | φ32 | 3 | 2.2 | 5 | 150 | 70 |
| 2 | 40ZBF-30 | 6.3 | 30 | 48 | φ40 | φ40 | 3 | 4 | 5 | 150 | 140 |
| 3 | 50ZBF-20 | 12.5 | 20 | 42 | φ50 | φ40 | 3 | 2.2/3 | 5 | 150 | 120 |
| 4 | 50ZBF-30 | 12.5 | 30 | 48 | φ50 | φ40 | 3.5 | 4 | 5 | 150 | 160 |
| 5 | 50ZBF-45 | 12.5 | 45 | 35 | φ50 | φ32 | 3.5 | 7.5 | 5 | 150 | 210 |
| 6 | 65ZBF-20 | 25 | 20 | 58 | φ65 | φ50 | 4 | 3 | 5 | 180 | 180 |
| 7 | 65ZBF-30 | 25 | 30 | 55 | φ65 | φ50 | 4 | 7.5 | 5 | 180 | 210 |
| 8 | 65ZBF-45 | 25 | 45 | 42 | φ65 | φ50 | 4 | 11 | 5 | 150 | 300 |
| 9 | 80ZBF-20 | 50 | 20 | 60 | φ80 | φ65 | 4.5 | 5.5 | 4.5 | 200 | 240 |
| 10 | 80ZBF-30 | 50 | 30 | 58 | φ80 | φ65 | 4.5 | 11 | 4.5 | 200 | 284 |
| 11 | 80ZBF-45 | 50 | 45 | 53 | φ80 | φ65 | 4.5 | 15 | 4.5 | 180 | 330 |
| 12 | 100ZBF-20 | 100 | 20 | 65 | φ100 | φ80 | 5 | 11 | 4.5 | 250 | 280 |
| 13 | 100ZBF-30 | 100 | 30 | 62 | φ100 | φ80 | 5 | 15 | 4.5 | 220 | 320 |
| 14 | 100ZBF-45 | 100 | 45 | 55 | φ100 | φ80 | 5 | 30 | 4.5 | 200 | 500 |

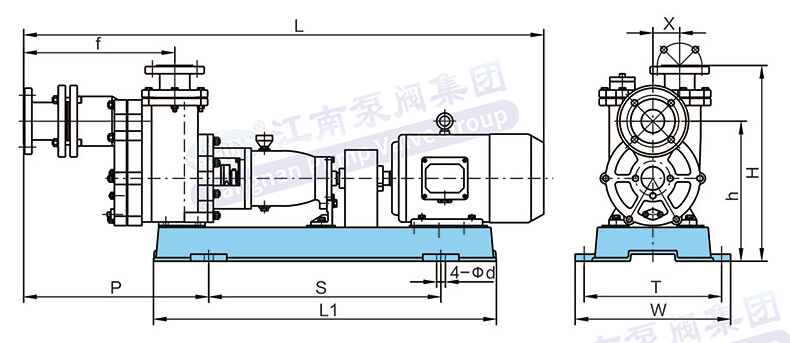

| 序號 | 型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||||
| Model | Outside and installing size | Inlet flange size | Exit flange size | |||||||||||||||||
| L | L1 | S | P | f | W | T | H | h | X | D | c | a | b | n-φd | k | g | i | n-φt | ||
| 1 | 40ZBF-20 | 708 | 305 | 260 | 328 | 234 | 180 | 150 | 367 | 230 | 59 | 14 | 40 | 150 | 110 | 4-φ18 | 32 | 140 | 100 | 4-φ18 |
| 2 | 40ZBF-30 | 1360 | 880 | 600 | 506 | 298 | 385 | 335 | 527 | 387 | 77 | 25 | 40 | 150 | 110 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 3 | 50ZBF-20 | 1156 | 840 | 605 | 435 | 338 | 375 | 335 | 476 | 327 | 70 | 19 | 50 | 165 | 125 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 4 | 50ZBF-30 | 1310 | 880 | 600 | 506 | 298 | 385 | 335 | 527 | 387 | 77 | 25 | 50 | 165 | 125 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 5 | 50ZBF-45 | 1375 | 930 | 650 | 445 | 340 | 435 | 385 | 596 | 435 | 100 | 25 | 50 | 165 | 125 | 4-φ18 | 32 | 140 | 100 | 4-φ18 |
| 6 | 65ZBF-20 | 1345 | 900 | 600 | 476 | 406 | 390 | 350 | 541 | 377 | 58 | 20 | 65 | 185 | 145 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 7 | 65ZBF-30 | 1460 | 960 | 650 | 518 | 423 | 435 | 385 | 548 | 392 | 75 | 25 | 65 | 185 | 145 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 8 | 65ZBF-45 | 1610 | 1130 | 740 | 538 | 410 | 500 | 435 | 610 | 435 | 100 | 25 | 65 | 185 | 145 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 9 | 80ZBF-20 | 1425 | 930 | 650 | 536 | 424 | 435 | 385 | 574 | 394 | 90 | 25 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 10 | 80ZBF-30 | 1555 | 1130 | 740 | 552 | 428 | 500 | 435 | 616 | 435 | 90 | 25 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 11 | 80ZBF-45 | 1630 | 1130 | 740 | 563 | 433 | 500 | 435 | 631 | 450 | 100 | 25 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 12 | 100ZBF-20 | 1663 | 1130 | 740 | 593 | 462 | 500 | 435 | 632 | 440 | 86 | 25 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
| 13 | 100ZBF-30 | 1615 | 1151 | 840 | 571 | 456 | 490 | 435 | 641 | 450 | 89 | 25 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
| 14 | 100ZBF-45 | 1865 | 1350 | 945 | 600 | 456 | 600 | 535 | 695 | 500 | 110 | 25 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
相關標簽：ZBF氟塑料自吸泵, ZBF高性能氟塑料自吸泵, 自吸泵, 自吸離心泵
